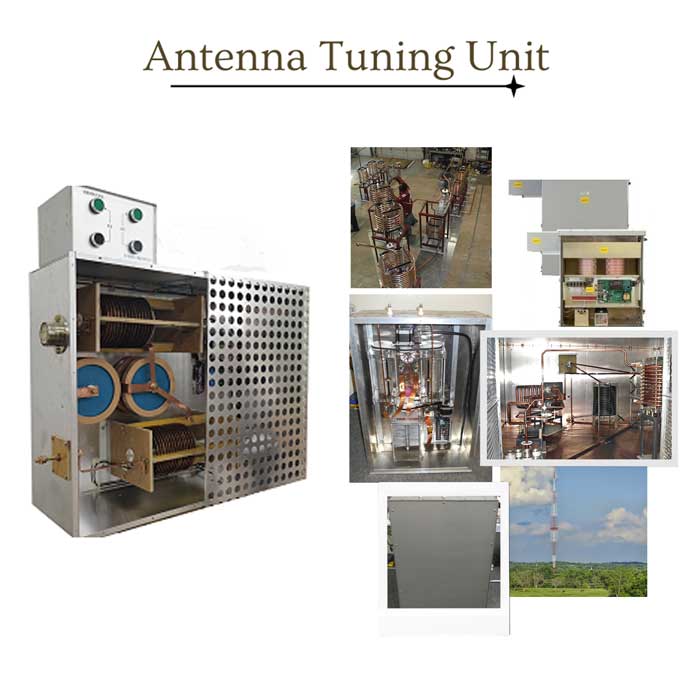

FMUSER 50Ω Aonad gleusadh Antenna stàite cruaidh airson Stèisean Transmitter Wave Meadhanach 530-1,700 kHz AM

CHOMHARRAN

  • Prìs (USD): Cuir fios airson barrachd
  • Qty (PCS): 1
  • Shipping (USD): Cuir fios airson tuilleadh
  • Iomlan (USD): Cuir fios airson barrachd
  • Modh Luingeis: DHL, FedEx, UPS, EMS, Air Muir, Air Adhar
  • Pàigheadh: TT (Tar-chuir Banca), Western Union, Paypal, Payoneer

Quick View

  1. Sònrachadh Tech de Aonad Tuning Antenna FMUSER
  2. Prìomh fheartan Aonad Tuning Antenna FMUSER
  3. Càite an ceannaich thu an aonad gleusadh AM as fheàrr?
  4. Aonad Tuning Antenna: Dè a th’ ann agus Ciamar a tha e ag obair?
  5. Dè a th’ ann an Structar Bunasach Aonad Tuning Antenna
  6. Carson a tha ATU cudromach airson craoladh tonn meadhanach?



Sònrachadh Tech de Aonad Tuning Antenna FMUSER



Riaghailtean Specs
Tricead obrachaidh Còmhlan làn tonn meadhanach 531-1700 kHz (MW).
Transmitter Max. Cumhachd cuir a-steach 1KW/5KW/50KW (stèidhichte air ur feum)
Bandwidth passband 25 kHz-30 kHz (leud-còmhnard leth-chumhachd)
Bandwidth crios gluasaid 30 kHz-80 kHz
Bandwidth bann-leathann ≥100 kHz
Co-mheas tonn seasamh antenna taobh a-staigh ±5 kHz≤1.05, taobh a-staigh ±10 kHz≤1.3
A 'bacadh bann-leathann Nuair a tha an tricead 100 kHz air falbh bho tricead an ionaid, is e an lasachadh 25 dB
Dìon dealanach tha an lùth a tha air fhàgail de dhealanach nas lugha na 200 mJ



Faighnich airson luachan



Prìomh fheartan Aonad Tuning Antenna FMUSER


  • Faodar an aonad gleusadh antenna a chuir an sàs ann an aon tùr aon tricead, tricead dùbailte, agus tricead trì-fhillte, a bharrachd air luchd-sgaoilidh tonn meadhanach de dhiofar ìrean cumhachd.
  • Teicneòlas dìon dealanach aonaranachd electromagnetic sònraichte, a bharrachd air an dìon dealanach inductance talmhainn traidiseanta, dìon dealanach aonaranachd capacitive, agus sgaoileadh grafait dìon dealanach fàinne magnetach spherical, tha an ìre mu dheireadh den lìonra cuideachd a ’cur ri dìon dealanach aonaranachd coupling electromagnetic, leis nach eil e. inneal traidiseanta Tha an giùlan conaltraidh dìreach agus feartan taghadh tricead mionaideach ga dhèanamh do-dhèanta lùth dealanaich a chuir gu dìreach chun inneal-sgaoilidh tro lìonra antenna. Tha dealbhadh an t-sreath seo de thoraidhean lìonra a’ gabhail ris a’ chothlamadh de dhealbhadh lìonra traidiseanta agus teicneòlas aonaranachd ceangail electromagnetic, a’ toirt a-steach seòrsa L traidiseanta, dealbhadh seòrsa π, agus dealbhadh dìon dealanach traidiseanta, a bharrachd air aonaranachd ceangail electromagnetic ùr. Bho 2014, tha e air a bhith air a chleachdadh gu farsaing ann an tagraidhean agus tha luchd-cleachdaidh air fàilte a chuir air. Gu ruige seo, cha deach fàiligeadh tar-chuir sam bith adhbhrachadh le dealanach, no aon fhàiligeadh ann an lìonra fionnarachaidh-adhair.
  • A’ cleachdadh smachd aon-chip, faodaidh luach ceum an atharrachaidh inductance a bhith 0.1uH, agus tha an ìre atharrachaidh àrd.
  • Tha tar-chuir gun uèir, agus am “bogsa smachd” agus “bogsa gleusaidh” air an dealbhadh le dìon dealanach gus earbsachd smachd a mheudachadh.
  • Tha an raon atharrachail den choil faisg air 10uH, agus tha an raon maidsidh is detuning cuideachd glè fharsaing (faodaidh an VSWR deuchainn taobh a-staigh 1.5 a bhith air a mhaidseadh gu math ri 50Ω).
  • Uidheamachadh le dìon cus atharrachaidh, chan fheumar dragh a ghabhail mu mhilleadh air a’ choil air adhbhrachadh le mì-obrachadh.



FMUSER: Dèanadair as Fheàrr de Aonad Tuning AM Antenna à Sìona



Stàladh inneal-sgaoilidh FMUSER 100 kW AM ann an Guinea



Tha FMUSER air aon de na luchd-saothrachaidh agus solaraichean uidheamachd craolaidh AM as motha ann an Sìona. Bidh sinn a’ toirt seachad uidheamachd craolaidh proifeasanta AM (LW / SW / MW) agus fuasglaidhean turnkey iomlan airson stèiseanan craolaidh AM, a ’toirt a-steach reic luchd-sgaoilidh tonn meadhanach, aonad gleusadh antenna 50Ω MW (cumhachd cuir a-steach an urra ri do chumhachd sgaoilidh AM), agus grunn àrd-. antennas craolaidh càileachd AM, luchdan meallta agus uidheamachd proifeasanta eile.



Is urrainn dhuinn togalaichean ro-thogte gnàthaichte a thoirt seachad airson aonadan maidsidh antenna àrd-chumhachd. Bidh na togalaichean sin a’ cleachdadh siostam stàlaidh luath, a dh’ fhaodar a thoirt às a chèile gu tur airson còmhdhail soithichean. Tha iad air an insaladh le foam, tha dìon RF ann, faodaidh iad a bhith uidheamaichte le siostam dealain iomlan a choinnicheas ri inbhean ionadail sam bith, agus faodaidh iad siostaman teasachaidh / fionnarachaidh a ghabhail a-steach.



Tha cleachdadh nan togalaichean sin gu mòr a’ giorrachadh an ùine coimiseanaidh air an làrach. Chaidh an togalach a chuir a-steach agus a dhearbhadh ann am factaraidh FMUSER agus chaidh modal siostam gleusadh antenna a chuir a-steach. An uairsin, tha an aonad gleusadh antenna gu lèir air a chomharrachadh agus air a chlàradh airson a cho-chruinneachadh gu sgiobalta aig làrach an neach-ceannach mus tèid an soitheach a chuir air falbh.



Faodaidh tu diofar ghoireasan agus roghainnean a thoirt seachad airson an aonad maidsidh antenna againn, no an siostam a th’ agad mu thràth ùrachadh no ùrachadh. Tha iad sin a’ toirt a-steach mica agus capacitors falamh, co-phàirtean àrd-chumhachd, inductors RF agus coils, ammeters RF, insuladairean tùir, cruth-atharraichean solais, solais chokes, agus caibineatan.



Seirbheisean àbhaisteach air an toirt seachad:



  • Measadh agus sgrùdadh làraich
  • Dealbhadh siostam antenna agus rf
  • Stiùireadh Pròiseact
  • Stàladh stiùireadh
  • Fuasgladh dhuilgheadasan agus cumail suas
  • Sgrùdadh Gleidhidh
  • Antenna siostam deuchainn
  • Deuchainn Cunnart Electromagnetic



Faighnich airson cuòt an-diugh agus leig dhuinn do chuideachadh le bhith a’ togail do stèisean rèidio AM!



Cuir fios thugainn an-diugh

Toraidhean air am moladh Dh’ fhaodadh ùidh a bhith agad annta cuideachd



Transmitters AM àrd-chumhachd solid-state suas ri 200 kW
Stàit chruaidh FMUSER 1KW AM transmitter.jpg Stàit chruaidh FMUSER 3KW AM transmitter.jpg Stàit chruaidh FMUSER 5KW AM transmitter.jpg Stàit chruaidh FMUSER 10KW AM transmitter.jpg
Transmitter 1KW AM Transmitter 3KW AM Transmitter 5KW AM Transmitter 10KW AM
Stàit chruaidh FMUSER 25KW AM transmitter.jpg Stàit chruaidh FMUSER 50KW AM transmitter.jpg Stàit chruaidh FMUSER 100KW AM transmitter.jpg Stàit chruaidh FMUSER 200KW AM transmitter.jpg
Transmitter 25KW AM Transmitter 50KW AM Transmitter 100KW AM Transmitter 200KW AM



Bidh deuchainn antenna Tùr AM a’ luchdachadh
1KW, 3KW, 10KW staid chruaidh AM transmtter dummy load.jpg 100KW AM dummy load.jpg 200KW AM dummy load.jpg
1, 3, 10KW AM luchd deuchainn Luchd deuchainn inneal-sgaoilidh 100KW AM Luchd deuchainn inneal-sgaoilidh 200KW AM



Iarr Cuibhreann

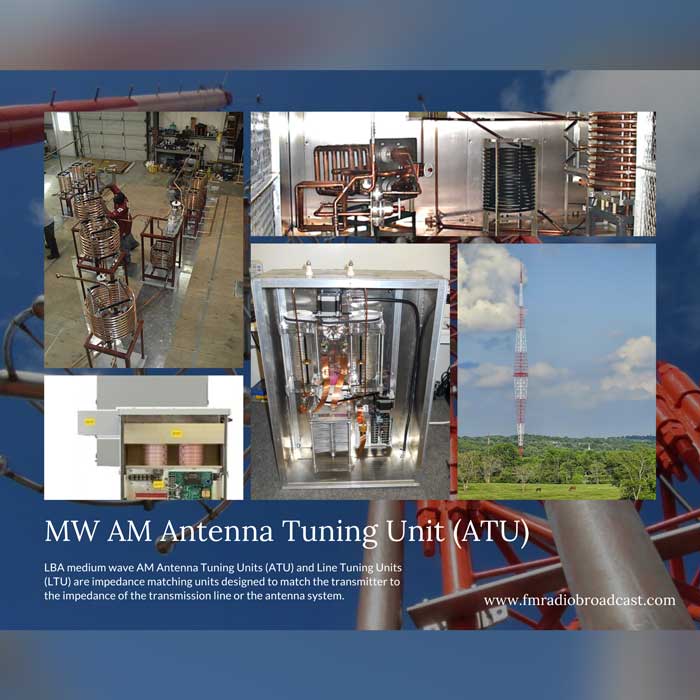

Meadhan-tonn AM Aonad Tuning Antenna: Dè a th’ ann agus Ciamar a tha e ag obair?



An tonn meadhanach aonad gleusadh antenna (ATU) a’ toirt iomradh air pìos uidheamachd ceangail eadar an inneal-sgaoilidh craolaidh AM agus an antenna craolaidh AM.



Tha an neach-giùlan a ghineadh leis an inneal-sgaoilidh craolaidh AM air a ghluasad chun antenna tron ​​​​inneal-biadhaidh coax, agus bidh an antenna a’ sgaoileadh tonnan electromagnetic.



Tha an aonad gleusadh antenna cuideachd air ainmeachadh mar a leanas:



  • Tuner antenna
  • Tuner antenna fèin-ghluasadach
  • Tuning antenna
  • Geama antenna
  • Ant tuner
  • Antenna ATU
  • Geama antenna
  • Aonad co-fhreagarrach antenna
  • Aonad tuning antenna
  • Aonad antenna
  • antenna ATU
  • Draibhearan airson antenna ATU
  • Tuner airson antenna fèin-ghluasadach
  • Aonad gleusadh antenna AM
  • Lìonra co-fhreagarrach bacadh antenna
  • Aonad gleusadh antenna ATU



Dealbhadh Aonad Tuning Antenna: Air a mhìneachadh le FMUSER



Is e an tuner antenna fèin-ghluasadach an drochaid a tha a’ ceangal an inneal-biadhaidh coax, inneal-sgaoilidh, agus an antenna, le bhith ag atharrachadh nam paramadairean tar-chuir, bidh aonad gleusadh antenna comasach air an aon bhacadh a choileanadh eadar deireadh cuir a-steach an antenna tar-chuir agus an inneal-biadhaidh agus dìoladh. freagairt an antenna tar-chuir.






Gu dearbh, anns an t-siostam biadhaidh antenna tar-chuir, tha an antenna agus an inneal-biadhaidh nan dà shiostam.



Mar thoradh air na diofar fheartan bacadh, tha pàirt den lùth electromagnetic air a nochdadh air ais gus tonn seasmhach a chruthachadh air an loidhne. Canar co-mheas tonn seasamh bholtachd ris a’ cho-mheas eadar an stùc bholtachd agus amar bholtachd na tonn seasmhach.



Nuair a tha an co-mheas tonn seasamh co-ionann ri 1, tha e a ’ciallachadh gu bheil an antenna agus an inneal-biadhaidh air am maidseadh gu tur, agus tha lùth àrd-tricead an inneal-sgaoilidh uile air a rèididheachd leis an antenna. Tha an ìre de mhaidseadh eadar an antenna agus an inneal-biadhaidh air a thomhas leis a’ cho-èifeachd meòrachaidh no co-mheas tonn seasamh an cuir a-steach antenna.



Airson an antenna tar-chuir, mura h-eil an gleusadh antenna math, lughdaichidh cumhachd rèididheachd an antenna, meudaichidh call an inneal beathachaidh, agus lughdaichidh comas cumhachd an inneal-biadhaidh cuideachd.



Canar co-mheas bholtachd nan comharran gu sruth nan comharran aig cuir a-steach an antenna mar bhacadh cuir a-steach an antenna. Tha pàirt resistive R agus pàirt reactive X aig a’ bhacadh cuir a-steach, is e sin, bacadh Z = R + JX.



Lùghdaichidh an co-phàirt reactive toirt a-mach cumhachd chomharran bhon antenna bhon inneal beathachaidh. Mar sin, feumaidh am pàirt ath-ghnìomhach a bhith air a dhèanamh cho neoni sa ghabhas, is e sin, bu chòir bacadh cuir a-steach an antenna a dhèanamh cho làidir ‘s a ghabhas.



Mar sin, thèid aonad maidsidh antenna a chuir ris eadar an antenna agus an inneal-biadhaidh.



Mas e feart bacadh an inneal beathachaidh 50 Ω, le bhith ag atharrachadh a’ bhacadh antenna, tha am pàirt mac-meanmnach den bhacadh cuir a-steach beag agus tha am fìor phàirt faisg air 50 Ω taobh a-staigh an raon tricead obrachaidh riatanach gus am bi bacadh cuir a-steach an antenna. Z = R = 50 Ω, agus thathas a’ coileanadh deagh bhacadh eadar an antenna agus am biadhadh. Ann an fìor dheuchainnean, mar as trice bidh sinn a’ cleachdadh anailisiche lìonra vectar gus bacadh a thomhas.



structar a-staigh-de-fmuser-meadhanach-tonn-am-antenna-tuning-unit.jpg



Is e adhbhar an aonad maidsidh antenna a shuidheachadh an co-mheas tonn seasmhach a lughdachadh, an cumhachd a tha air a nochdadh a lughdachadh, èifeachdas tar-chuir adhartachadh, no èifeachdas tar-chuir adhartachadh.



Gus an aonad gleusadh antenna AM atharrachadh, air an aon làimh, bu chòir don antenna a bhith ann an staid athshondach, agus air an làimh eile, bu chòir bacadh an antenna a bhith air a mhaidseadh leis an inneal beathachaidh tar-chuir às deidh dha a bhith air a thionndadh leis an lìonra maidsidh.



Gu dearbh, bidh luach beag ath-ghnìomhach an-còmhnaidh aig eadhon antenna air a dheagh dhealbhadh agus air a ghleusadh anns a’ bhacadh cuir a-steach aige.



Antennas Transmitter AM air a mholadh airson Aonad Tuning Antenna



FMUSER Shortwave (SW) Antenna Solutions

Tadhal airson tuilleadh

Antennas tonn-ghoirid Quadrant Omndirectional Airson Stèisean Craolaidh AM Antennas tonn-ghoirid ioma-àrdachaidh ioma-àrdachadh FMUSER Antennas Rotatable FMUSER Shortwave airson Stèisean AM
Omin-cuadrant SW Ant SW Omni-ioma-bhiadhadh Ant SW Rotatable Ant
Arrays Cùirtearan Rotatable FMUSER Antenna tonn-ghoirid Airson Stèisean AM FMUSER Curtain Arrays Hrs 8/4/H Antenna tonn-ghoirid Airson craoladh AM FMUSER Cage Shortwave Antenna Airson Stèisean AM
Arrays Cùirtearan Rotatable SW Arrays cùirtearan SW HRS 8/4/H SW Cage Antenna
Arrays cùirtearan FMUSER Hrs 4/4/H Antenna tonn-ghoirid Airson Stèisean AM

FMUSER Curtain Arrays Hrs 4/2/H Antenna tonn-ghoirid Airson craoladh AM
Arrays cùirtearan FMUSER Hr 2/1/H Airson Stèisean Craolaidh AM
Arrays cùirtearan SW HRS 4/4/H
Arrays cùirtearan SW HRS 4/2/H
Arrays cùirtearan SW HR 2/1/H
Arrays cùirtearan Hr 2/2/H Airson Craoladh AM
Fuasglaidhean antenna inneal-sgaoilidh tonn-ghoirid FMUSER - Tadhal airson tuilleadh
Arrays cùirtearan SW HR 2/2/H



Cuir fios chun na h-eòlaichean againn



FMUSER Tonn Meadhanach (MW) Antenna Solutions

Tadhal airson tuilleadh

Antenna tonn meadhanach FMUSER Omndirectional Airson Radio AM fhaighinn Antenna Fed Shunt Wave Meadhanach Antenna tonn meadhanach stiùiridh FMUSER Airson Dealbhadh Ioma Tùr Singilte
A’ faighinn Omni MW Ant MW Shunt Fed Ant Stiùireadh MW Ant



Iarr Cuibhreann



Carson a tha Aonad Tuning Antenna cudromach airson craoladh tonn meadhanach?



San fharsaingeachd, tha stèisean sgaoilidh tonn meadhanach air a dhèanamh suas de na h-innealan tar-chuir àbhaisteach a leanas:



  • Tube biadhaidh cruaidh pràis
  • Diofar luchd-biadhaidh agus luchd-ceangail
  • inneal-sgaoilidh tonn meadhanach
  • Tùr antenna tonn meadhanach
  • MW Antenna Dummy Load
  • Aonad co-fhreagarrach antenna



Nam measg, is e prìomh dhleastanasan an aonad gleusadh antenna:



  1. Àrd-tricead ath-aithris air ais
  2. A ’maidseadh bacadh
  3. Dìon dealanach



Tha an uidheamachd anns an t-seòmar tar-chuir a’ toirt a-steach pìoban biadhaidh cruaidh umha, diofar luchd-biadhaidh agus luchd-ceangail, agus luchd-sgaoilidh tonn meadhanach, fhad ‘s a tha an tùr antenna tonn meadhanach agus an aonad gleusadh antenna AM mar as trice air an cur a-steach a-muigh (faodar an siostam lìonra atharrachaidh antenna a chuir a-steach cuideachd a-staigh. an inneal-sgaoilidh tonn).



Tha Aonad Tuning Antenna air a bhreith airson na suidheachaidhean tar-chuir MW ag atharrachadh



Air sgàth nan suidheachaidhean àrainneachd nas seasmhaiche, tha e an ìre mhath furasta cumail suas uidheamachd a-staigh, agus tha e nas duilghe cumail suas uidheamachd tar-chuir tonn meadhanach a-muigh, gu sònraichte stàladh agus coimiseanadh antennas tonn meadhanach agus aonadan gleusadh antenna ATU - mar thoradh air an obair seo Tha a’ mhòr-chuid dhiubh air an coileanadh ann an àrainneachd a-muigh, agus mar sin bidh an àrainneachd obrach gu ìre mhath bochd agus bidh am feart duilgheadas cumail suas gu ìre mhath àrd.



A bharrachd air an sin, le leasachadh a ’bhaile, tha an lìonra antenna air a sgrios gu furasta, tha an àrainneachd electromagnetic mun cuairt air fàs nas iom-fhillte, agus tha an àireamh de luchd-sgaoilidh mar thoradh air fàilligeadh an antenna agus an inneal-biadhaidh air a dhol suas cuideachd. Tha tricead lìonraidhean debugging air fàs nas trice na bha iad roimhe.



Is e an Aonad Tuning Antenna an lìonra mu dheireadh airson stèisean tar-chuir



Is fhiach a ràdh gu bheil bacadh cuir a-steach an antenna gu tric co-cheangailte ris an structar geoimeatrach aige agus tricead nan tonnan rèidio a tha a ’tighinn a-steach. An seo, tha feum air seata de dh'aonadan gleusadh antenna a tha a rèir bacadh cuir a-steach an antenna agus bacadh sònraichte an inneal-biadhaidh gus toradh an inneal-sgaoilidh a chomasachadh. Faodar an cumhachd àrd-tricead a lìbhrigeadh don antenna gu h-àbhaisteach.



Aig an aon àm, mar an lìonra mu dheireadh den t-siostam sgaoilidh, tha aonad gleusadh antenna ATU chan ann a-mhàin co-cheangailte ri co-dhiù an urrainnear an inneal-sgaoilidh a thionndadh air gu h-àbhaisteach, ach cuideachd ri càileachd agus sàbhailteachd a’ chomharra a thèid a chuir a-mach leis an inneal-sgaoilidh. Aon uair ‘s gu bheil e duilich an locht a chàradh, bheir e air an stèisean rèidio stad airson ùine mhòr. craoladh (agus gu dearbh, bidh seo gu tric a’ tachairt), a nì cron neo-iompaichte air teachd-a-steach an stèisein rèidio.



Tha cumail suas math air an aonad gleusadh antenna deatamach



Tha stàladh rèidh, dì-bhugachadh, agus dìon siostam lìonra antenna glè chudromach airson gach stèisean tòiseachaidh.



Air sgàth diofar shuidheachaidhean amas, chan urrainn don rùm sgaoilidh tonn meadhanach ann am mòran dhùthchannan / sgìrean seòmar maidsidh a thogail, agus chan urrainn dha ach bogsa maidsidh a chleachdadh. Is e riatanasan stàlaidh bogsa co-fhreagarrach cumanta:



  • Bu chòir meud a 'bhogsa a bhith iomchaidh airson an àite a thèid a stàladh.
  • Nuair a bhios tu a’ srathadh àite a-staigh a’ bhogsa, smaoinich air meud an inductor a tha a dhìth agus leig leis a chuir a-steach.
  • Mar thoradh air an obair fhada a-muigh, feumar beachdachadh gum bu chòir stuth a’ bhogsa a bhith uisge-dhìonach, dìon-teine, meirgeach, dìon-duslach agus làidir.
  • Bu chòir cuideam iomlan a 'bhogsa a bhith freagarrach airson a stàladh agus beachdachadh air giùlan a' phòla.
  • Bu chòir doras a’ bhogsa a bhith so-ruigsinneach cho fada ‘s as urrainn airson tomhas agus debugging, agus faodar doras a’ bhogsa fhosgladh air an aghaidh agus air ais nuair a cheadaicheas an suidheachadh.



Ach, cuiridh cleachdadh bhogsaichean maidsidh gu mòr bacadh air an àireamh de phàirtean a thèid a chur. Chan eil mòran phàirtean ann agus àite suidheachaidh cuibhrichte, agus tha na crìochan cuairteachaidh iom-fhillte, a tha ag àrdachadh duilgheadas stàladh, dì-bhugachadh agus cumail suas.



Toraidhean air am moladh Dh’ fhaodadh ùidh a bhith agad annta cuideachd

Tar-chuir FU-1000C FM 1000 watt bho shreath inneal-sgaoilidh cumhachd ìosal FMUSER suas gu 1000 watt Inneal-sgaoilidh FU618F-10KW 10000 watt FM bho shreath inneal-sgaoilidh FM àrd-chumhachd FMUSER suas gu 10000 watt Am pasgan iomlan de inneal-sgaoilidh FSN-1500T 1500 watt FM le dipole antenna 8 bay FM bho shreath pacaidean sgaoilidh FMUSER FM

 Suas gu 1000 Watts

Luchd-sgaoilidh cumhachd ìosal FM

Suas gu 10000 Watts

Luchd-sgaoilidh FM àrd-chumhachd

Transmitters, antennas, càbaill

Pacaidean tar-chuir FM

Na pasganan stèisean rèidio 50W FM iomlan bho shreath uidheamachd stèisean rèidio FMUSER FM An inneal-sgaoilidh pacaid STL10 STL le inneal-glacaidh STL agus antenna STL bho shreath ceanglaichean FMUSER STL An antenna dipole FM-DV1 8 bay FM le sgeadachadh bho shiostam antenna FM coileanta FMUSER

Stiùidio rèidio, stèisean sgaoilidh

Uidheam Stèisean Rèidio

STL TX, RX, agus antenna

Ceanglaichean STL

1 gu 8 bàghan pacaidean antenna FM

Siostam antenna FM



Aonad Tuning Antenna: Nas Fheàrr Solution airson Tuning Antenna Traidiseanta



Chan urrainn don lìonra toraidh inneal de luchd-sgaoilidh traidiseanta coinneachadh ri feumalachdan làitheil



Le leasachadh luath air teicneòlas anns a ’ghnìomhachas craolaidh, tha an inneal-sgaoilidh tonn meadhanach air cuid de theicneòlasan an latha an-diugh a chuir an sàs, a tha chan ann a-mhàin a’ coinneachadh ri riatanasan obrachaidh an inneal-sgaoilidh ach cuideachd a ’leasachadh èifeachdas obrach gu mòr. Mar thoradh air an àm ùr, tha buannachdan aig an inneal-sgaoilidh tonn meadhanach uile-stàite airson dìon na h-àrainneachd agus caitheamh lùth ìosal.



Aig an àm seo, is e an inneal-sgaoilidh craolaidh tonn meadhanach an fheadhainn as fharsainge a thathas a’ cleachdadh ann an gnìomhachas craolaidh Tbh. Bidh e gu mòr a’ lughdachadh cosgais cumail suas agus dìon an inneal-sgaoilidh agus a’ lughdachadh caitheamh ghoireasan agus obair luchd-obrach co-cheangailte. eallach.



Feumar a ràdh gur e adhartas mòr ann an teicneòlas tar-chuir tonn meadhanach a bhith a’ sgrùdadh agus a’ cleachdadh luchd-sgaoilidh craolaidh tonn meadhanach 10kw uile-stàite. An coimeas ris an inneal-sgaoilidh tonn meadhanach a bh ’ann roimhe, tha èifeachdas obrachaidh an inneil air a leasachadh gu mòr agus tha an cumail suas nas goireasaiche, a nì cinnteach gu bheil an siostam gu lèir ag obair gu rèidh.



Bidh an atharrachadh taobh tar-chuir traidiseanta a’ cleachdadh lìonra toraidh an inneil gus a bhith co-ionnan ris an lìonra antenna detuned, a tha chan ann a-mhàin a ’meudachadh call tar-chuir ach cuideachd nach urrainn gealltanas a thoirt do ghnìomhachd àbhaisteach an inneil.



Ged a tha an inneal-sgaoilidh tonn meadhanach uile-stàite gnàthach a’ gabhail ris an dealbhadh cuairteachaidh mionaideachd aonaichte, tha na riatanasan airson na h-àrainneachd obrach air an leasachadh, agus tha comasan fèin-dhìon agus sgrùdaidh an inneal-sgaoilidh air an àrdachadh. Le atharrachadh beag, bidh an inneal-sgaoilidh gu tric a ’leigeil sìos cumhachd no a’ dùnadh gu fèin-ghluasadach.



Dealbhadh neo-fhoirfe de inneal-sgaoilidh tonn meadhanach



A bharrachd air an sin, leis nach eil an comas an-aghaidh eadar-theachd agus an aghaidh bholtachd ìosal an transistor buaidh achaidh semiconductor meatailt ogsaid a thathas a ’cleachdadh anns an inneal-sgaoilidh tonn meadhanach uile-stàite math gu leòr, tha e do-sheachanta gum bi droch bhuaidh aige air an lìonra antenna rè an obrachaidh .



Tha buaidh mhòr aig dealbhadh an aonaid gleusadh antenna air co-dhiù an urrainn don inneal-sgaoilidh tar-chuir gu seasmhach agus gu earbsach agus an cumhachd tar-chuir as àirde a choileanadh.



Tha nochdadh an lìonra atharrachail air an siostam biadhaidh antenna traidiseanta atharrachadh le bhith a’ maidseadh agus a ’lorg aig ceann an inneal-sgaoilidh. Nuair a dh’ atharraicheas cnap-starra an antenna le teòthachd no taiseachd, bidh bacadh cuir a-steach an lìonra atharrachaidh antenna a’ gluasad bho 50Ω. Le bhith ag atharrachadh an lìonra atharrachail, tha bacadh an aonaid gleusadh antenna air ath-mheudachadh gu 50Ω, gus dèanamh cinnteach gu faigh an inneal-sgaoilidh a’ bhuaidh tar-chuir as fheàrr.



Leis gur e atharrachadh neo-conaltraidh a th’ anns an lìonra atharrachail, chan eil an atharrachadh a’ toirt buaidh air craoladh àbhaisteach an inneal-sgaoilidh, agus chan eil iongantas sam bith ann gu bheil an atharrachadh duilich no do-dhèanta atharrachadh às deidh grunn thursan de dh’ atharrachaidhean.



Dè a th’ ann an Structar Bunasach Aonad Tuning Antenna



Tha an aonad gleusadh antenna sa mhòr-chuid air a dhèanamh suas de lìonra maidsidh, lìonra bacaidh, lìonra in-ghabhail, lìonra ro-shuidhichte, siostam dìon dealanach, agus pàirtean eile.



Ann an tagraidhean practaigeach, leis gu bheil an antenna tonn meadhanach gu ìre mhath àrd, tha e furasta a bhith fo bhuaidh dealanaich agus àrainneachd electromagnetic. Gus dèanamh cinnteach à sàbhailteachd agus obrachadh àbhaisteach an inneal-sgaoilidh, cuiridh cuid de sholaraichean an lìonra antenna bàlaichean sgaoilidh grafait aig beul an antenna airson an leigeil ma sgaoil. No cuir lìonra bacaidh agus siostam dìon dealanach ris an lìonra maidsidh.



Uidheam lìonraidh de Antenna ATU



Is e cho cudromach sa tha an lìonra maidsidh a bhith a’ dèanamh an inneal-sgaoilidh craolaidh tonn meadhanach uile-stàite agus an aghaidh feart beathachaidh ceangailte gu dlùth gus an lorg e na roghainnean lìonra anns an t-suidheachadh maidsidh. Chan eil buaidh sam bith aig an lìonra maidsidh air obrachadh rèidh an inneal-sgaoilidh craolaidh tonn meadhanach uile-stàite. buaidh gun mheas.



Is e lìonra a th’ anns an aonad maidsidh antenna airson ceangal fuaigheil eadar inneal-sgaoilidh an inneal-sgaoilidh tonn meadhanach agus strì an aghaidh feart an inneal beathachaidh, agus tha an lìonra air a shuidheachadh ann an staid maidsidh gus an urrainn don inneal-sgaoilidh iomlan an inneal-sgaoilidh tonn meadhanach a bhith ann an a. staid obrachaidh math.



Is e adhbhar lìonra maidsidh a chuir ris an t-siostam biadhaidh antenna a bhith a’ dèanamh bacadh an antenna agus bacadh an inneal-biadhaidh co-ionann no coltach. Tha trì seòrsaichean de lìonra co-ionnan ann: cumadh Γ, cumadh T, agus cumadh Π, agus tha cumadh Γ air a roinn ann an cumadh Γ dearbhach agus cumadh Γ inverted.



Tha an lìonra cumadh Γ gu math sìmplidh, le dìreach dà phàirt (dà bhuidheann), inductor, agus capacitor. Ann an teòiridh, faodaidh an lìonra cumadh Γ a bhith a’ maidseadh bacadh sam bith ris a’ bhacadh a tha a dhìth oirnn. Tha an lìonra cumadh Π air a dhèanamh suas de thrì phàirtean, agus tha an inductance no capacitance de ghàirdean an t-sreath air a mheas mar cheangal sreath de dhà inductances no capacitors, an uairsin faodar an lìonra cumadh Π a mheas mar cheangal sreath de Γ inverted agus a lìonra adhartach Γ. Ann an dealbhadh coitcheann, feumar foirm a thaghadh le structar nas sìmplidh cho mòr ‘s as urrainn gus debugging a dhèanamh comasach. Nuair a tha bacadh cuir a-steach an antenna R Z0 (bacadh biadhaidh), tha an cumadh Γ inverted air a thaghadh.



Tha an lìonra cumadh Γ gu math sìmplidh, le dìreach dà phàirt (dà bhuidheann), inductor, agus capacitor. Ann an teòiridh, faodaidh an lìonra cumadh Γ a bhith a’ maidseadh bacadh sam bith ris a’ bhacadh a tha a dhìth oirnn. Tha an lìonra cumadh Π air a dhèanamh suas de thrì phàirtean, agus tha an inductance no capacitance de ghàirdean an t-sreath air a mheas mar cheangal sreath de dhà inductances no capacitors, an uairsin faodar an lìonra cumadh Π a mheas mar cheangal sreath de Γ inverted agus a lìonra adhartach Γ. Ann an dealbhadh coitcheann, feumar foirm a thaghadh le structar nas sìmplidh cho mòr ‘s as urrainn gus debugging a dhèanamh comasach. Nuair a tha bacadh cuir a-steach an antenna R Z0 (bacadh biadhaidh), tha an cumadh Γ inverted air a thaghadh.



A ' cur casg air lìonra an Antenna ATU



Is e an adhbhar gu bheil lìonra bacaidh ann gu bheil feart co-cheangail aig antenna tar-chuir an stèisean tar-chuir tonn meadhanach.



Gu dearbh, buinidh an aonad maidsidh antenna don dà chuid an antenna tar-chuir agus an antenna faighinn, agus san fharsaingeachd, chan eil ach aon antenna tar-chuir agus tricead aig an stèisean tar-chuir, agus mar sin tha an antenna buailteach do fhios air ais àrd-tricead, agus an tricead àrd gheibhear comharra faisg air làimh air an taobh eile. Anns an t-seòmar measgachadh, tha am bholtadh àrd-tricead air a ghluasad air ais chun inneal-sgaoilidh tron ​​​​lìonra antenna agus inneal-biadhaidh. Le sruthadh a-steach de bholtachd àrd-tricead, bidh e do-sheachanta gun atharraich cruth na tonn, thèid càileachd a’ chomharra tar-chuir a lughdachadh, agus bheir e buaidh cuideachd air an inneal-sgaoilidh. Bidh uidheamachd agus tèarainteachd a’ cluich a-mach.



Bidh an lìonra bacaidh a’ cur às don eadar-theachd eadar na cuairtean dà-tricead agus a’ leasachadh càileachd toraidh nan comharran tro cheangal co-shìnte de na cuairtean athshondach.



Ann an geàrr-chunntas, is e buaidhean bacadh an lìonraidh:



  • tron ​​chomharra tricead seo
  • Cuir casg air comharran tricead eile



Nuair a thèid thu seachad air a’ chomharra tricead seo, cha bu chòir don bhacadh a bhith ro mhòr. Nuair a chuireas tu casg air comharra tricead eile, chan e a-mhàin gum bu chòir cnap-starra mòr a bhith air a thaisbeanadh aig tricead eile, ach cuideachd bu chòir cnap-starra mòr a bhith air a thaisbeanadh aig triceadan taobh àrd is ìosal an tricead eile, a ’cur casg air tricead neo-riatanach. tricead.



Lìonra Absorption of Antenna ATU



Is e cho cudromach sa tha an lìonra in-ghabhail a bhith a’ lughdachadh ìre àrdachadh bholtachd a ’chuairt agus casg a chuir air an overvoltage aig gach ceann den capacitor bho bhith a’ dèanamh cron air an uidheamachd agus ag adhbhrachadh fàilligeadh.



Lìonra air a ghleusadh ro-làimh of Antenna ATU



Tha an lìonra ro-rèiteachaidh gu bhith a’ maidseadh bacadh antenna, gu h-àraidh le bhith a’ cur inneal-inntrigidh aig bonn an antenna agus an cnap-starra antenna aig an aon àm gus a bhith na fhìor phàirt iomchaidh den reactance gus dealbhadh agus dì-bhugachadh an lìonra maidsidh a dhèanamh comasach.
